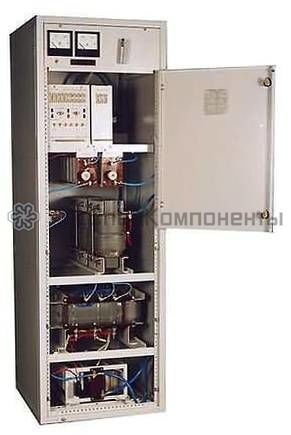

Выпрямительные устройства ВУТВыпрямительные устройства ВУТ - это тиристорные выпрямительные устройства серии ВУТ, предназначенные для электропитания номинальным напряжением 24 или 60 В постоянного тока телекоммуникационной аппаратуры различного назначения в буфере с аккумуляторной батареей или без нее. Для преобразования переменного тока в постоянный в устройствах применена полностью управляемая трехфазная мостовая схема на тиристорах. Регулирование и стабилизация выпрямленных напряжения и тока осуществляется изменением момента включения тиристоров. Устройства работают в двух режимах - стабилизации напряжения и стабилизации тока. Предусмотрена параллельная работа устройств на общую нагрузку: в режиме стабилизации напряжения - до четырех устройств, в режиме стабилизации тока - до пяти устройств. Допускается параллельная работа в режиме стабилизации напряжения более четырех устройств без равномерного деления нагрузки и с ухудшением КПД. Электропитание устройств осуществляется от четырехпроводной сети трехфазного переменного тока частоты (50±2,5) Гц с номинальным напряжением 380 или 220 В для устройств с условной выходной мощностью 2, 4, 9 кВт и с номинальным напряжением 380 В для устройств с условной выходной мощностью 16 и 40 кВт. Пределы изменения напряжения сети - (85-112,5)%. Установившееся отклонение выходного напряжения не превышает ±1% от установленного значения при изменении выходного тока в соответствии с таблицей, напряжения и частоты сети переменного тока в пределах, указанных выше. Установившееся отклонение выходного тока не превышает 20% от номинального значения при установке выходного тока в пределах от 30 до 100% номинального значения, изменении выходного напряжения в соответствии с таблицей, напряжения и частоты сети переменного тока в пределах, указанных выше. Напряжение пульсации на выходе устройств (при работе на активную нагрузку) соответствует ГОСТ 5237-83. Устройства обеспечивают: - питание нагрузки, заряд и подзаряд . аккумуляторной батареи при наличии напряжения сети переменного тока; - ограничение выходного тока; - изменение уставки выходного напряжения; - включение резервного устройства для заряда аккумуляторной батареи; - включение резервного устройства взамен рабочего, если рабочее выключилось в результате аварии; - защиту и сигнализацию при коротком замыкании на выходе устройства; - выключение и сигнализацию при перегорании сигнальных предохранителей; - выключение и сигнализацию при превышении выходного тока выше допустимого; - выключение и сигнализацию при пропадании выходного напряжения; - селективное выключение только неисправного устройства при параллельной работе; - устойчивую работу при питании от дизель-электрического агрегата. Технические характеристики:
|
